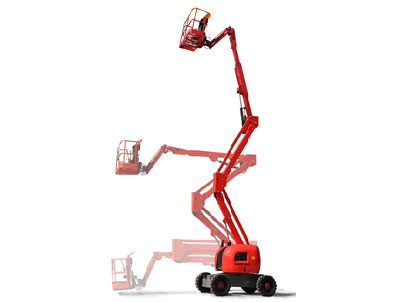

曲臂式EAWP16SA
上传日期:2015年6月8日 浏览次数:1373次
· 交流电机驱动,驱动强劲有力,加速快捷平稳,免除更换电机碳刷的麻烦,真正实现电机的免维护。
· 选用深循环蓄电池作为动力源,续航时间长,绿色环保,真正实现零排放。
· ABS操作盒及操作面板更加坚固、轻便,也提高了防水性能。
· 清晰、形象的操作标识,提高了操作的便利性,有效防止误操作。
· 全封闭的线索设计,避免意外发生,导致昂贵线索替换。
· 30%的爬坡的能力。
· 最佳水平延升7.75m。
· 最小的转弯半径,具备强大灵活的机动性能。
· 转台360°非连续回转。
· 平台180°摆动。
· 小臂140°(+76°/-64°)变幅。
· 地面也可控制设备的升降、旋转。
· 具有伸缩臂,能悬伸作业,跨越一定的障碍或在一处升降可进行多点作业。
· 故障代码自动显示方便检修。
配置
· Can总线智能控制
· 比例控制
· 手动下降泵
· 喇叭
· 工作时间表
· 倾斜保护
· 倾斜报警
· 转台360°非连续回转
· 自动调平平台 · 电路故障代码显示
· 平台液压摆动
· 电机过热保护
· 交流驱动电机
· 脚踏开关
· 超载限制
· 实心轮胎28×9-15
技术参数 | ||
---|---|---|
特性 | 型号 | EAWP16SA |
安全工作载荷 | 230kg | |
最大工作高度 | 16.00m | |
最大平台高度 | 14.00m | |
最大水平伸距 | 7.75m | |
平台高度(跨越高度) | 7.35m | |
转台回转角度 | 360°非连续旋转 | |
平台摆动角度 | 180° | |
小臂变幅角度 | 140°(+76°/-64°) | |
基本尺寸 | 工作平台尺寸A×B | 1.83×0.76m |
整机长度C | 6.75m | |
整机宽度D | 1.8m | |
整机高度E | 2.12m | |
轴距F | 2.00m | |
最小离地间隙G | 0.19m | |
轮胎(实心轮胎) | 28×9-15 | |
性能参数 | 尾摆 | 0 |
最小转弯半径(内轮) | 1.35m | |
最小转弯半径(外轮) | 3.8m | |
行驶速度(收拢状态) | 5km/h | |
行驶速度(起升,延伸状态) | 1.1km/h | |
最大爬坡能力(4×4) | 30% | |
工作最大允许角度 | 3° | |
动力 | 电器系统 | 48V DC |
液压油箱 | 50L | |
蓄电池 | 8×6v 400ah | |
重量 | 整机重量 | 6900kg |
