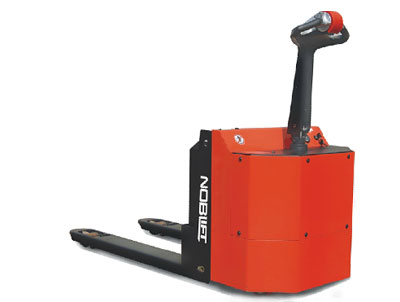

1.8-2吨步行电动搬运车
上传日期:2015年6月30日 浏览次数:1260次
LPE20系列全电动搬运车适用于水平中短距离货物输送,它是一款步行式和站板式结合的车辆。有效载荷达到2000kg。由于它结构紧凑和自重轻的特点,适用于工厂、仓库、码头货物的装卸。
· 浮动式转向轮加上五轮结构布置,增加了整车行走和转弯的稳定性。
· 手柄设计符合人体工学,操作舒适,所有操作功能都能通过多功能手柄简单的实现;采用Canbus技术的多功能手柄(可选),性能更加稳定,全部操作都能通过手柄实现,IP54的防护等级能有效防尘防水,提高元件的可靠性,故障率大大降低。
· 采用高质量的液压油泵,提升迅速,噪音低。
· 高效且功率强劲的直流驱动轮确保物流的高效、快捷。
· 电池容量有165Ah和210Ah两种规格可选,电池维护方便,是中短距离货物输送的最理想选择。
· 自动折叠踏板能在长时间作业时降低操作者的劳动强度,减轻疲劳的同时并提高工作效率。
· 外置式充电器,散热好,便于维护。
· 外露的带固定拉手的电池接插件在紧急情况时能快速切断电路确保车辆安全。
· 经济型设计,性价比高。 PSP站驾式搬运车外形小巧美观,结构紧凑,适合于工厂,车间,仓库等场合,采用人性化设计,在站立操作的同时,可以略微靠在背板上,降低人体的疲劳 感,并可实现180°转向,转向时配有方向指示器,便于操作者直观的看到转向轮所处的方位。3.3KW形式电机,使驱动轮强劲有力,加速快捷。行走电机和 转向电机都使用三相交流技术,使电机转速更加平滑调节,调节范围更广,效率更高。彻底免除了更换电机碳刷的麻烦,真正实现了电机的免维护。新的机构使货叉 上升下降实现直线运动,车辆更加平稳,避免了其他搬运设备上升或下降时车身晃动的缺点。该机电池可以从侧面拉出,并配有电池搬运车小车,从而使电瓶的搬运 更加快捷便利。
特性 | 1.2 | 型号 | LPE 18 | LPE 20 | ||
---|---|---|---|---|---|---|
1.3 | 动力 | 电动 | ||||
1.4 | 驾驶方式 | 步行式 | ||||
1.5 | 额定载荷能力 | Q (t) | 1.8 | 2 | ||
1.6 | 载荷中心距 | c (mm) | 600 | |||
1.8 | 前悬距 | x (mm) | 963/1033 | 963/1033 | ||
1.9 | 轮距 | y (mm) | 1275/1335 | 1275/1335 | ||
重量 | 2.1 | 自重 | kg | 450 | ||
2.2 | 满载时桥负荷,驱动轮侧/承重轮侧 | kg | 750/1500 | 850/1600 | ||
2.3 | 空载时桥负荷,驱动轮侧/承重轮侧 | kg | 350/100 | 350/100 | ||
车轮、底盘 | 3.1 | 轮子 | 聚氨酯轮 | |||
3.2 | 驱动轮尺寸 | Æ × w (mm) | Æ 252×89 | |||
3.3 | 前轮尺寸 | Æ × w (mm) | Æ 80×70 | Æ 80×70 | ||
3.4 | 脚轮尺寸 | Æ × w (mm) | Æ100×40 | |||
3.5 | 轮子数量(驱动轮数为x)脚轮/前轮 | 1x-2/2or1x-2/4 | 1x-2/2or1x-2/4 | |||
3.6 | 轮距(前面)驱动侧 | b10 (mm) | 530 | |||
3.7 | 轮距(后面)承重侧 | b11 (mm) | 380/525 | |||
基本尺寸 | 4.4 | 提升高度 | h3 (mm) | 120 | ||
4.9 | 手柄高度 | h14 (mm) | 1240 | |||
4.15 | 货叉最低高度 | h13 (mm) | 82 | 82 | ||
4.19 | 总长 | l1 (mm) | 1785/1855 | 1785/1855 | ||
4.2 | 到货叉竖直面车体长度 | l2 (mm) | 635 | |||
4.21 | 车体宽度 | b1 (mm) | 726 | |||
4.22 | 货叉尺寸 | s/e/l (mm) | 60/160/1150(1220) | 60/160/1150(1220) | ||
4.25 | 货叉外间距 | b5 (mm) | 540/685 | |||
4.32 | 轴距中心离地间隙 | m2 (mm) | 22 | 22 | ||
4.34 | 直角堆垛通道宽度 800×1200 | Ast (mm) | 2295/2335 | 2295/2335 | ||
4.35 | 转弯半径 | Wa (mm) | 1630/1700 | 1630/1700 | ||
性能 | 5.1 | 行驶速度 满载/空载 | km/h | 5.0/5.2 | ||
5.2 | 提升速度 满载/空载 | mm/s | 22/30 | |||
5.3 | 下降速度 满载/空载 | mm/s | 31/23 | |||
5.8 | 爬坡能力 满载/空载 | % | 8/16 | |||
5.1 | 行车制动 | 电磁制动 | ||||
电机 | 6.1 | 驱动电机功率 | kW | 1.3 | ||
6.2 | 提升电机功率 | kW | 0.8 | |||
6.3 | 根据DIN 43531/ 35/ 36 ABC电池 | 3VBS | ||||
6.4 | 电池电压/容量K5 | V/ Ah | 24V/165Ah | |||
6.5 | 电池重量+/-5% | kg | 160 | |||
其他 | 8.1 | 驱动控制方式 | 场效应管制 | |||
8.4 | 驾驶员耳边噪音水平 | dB(A) | <70 | |||
转向角度 | . | 180 | 180 |
,
